首页 下载中心 高速驱动器-HP系列 HP2S-S23D3P8

HP2S-S23使用说明书

发布人:qzyh 发布时间:2022-05-20

产品特点

HP系列下的HP2S-S23是一款单相230V交流输入高性能高速电机驱动器,输出频率高达8,000Hz,可驱动480,000 rpm的高速电机/电主轴。采用了第三代SiC器件的硬件方案及独有的SoC FPGA并行加速软件方案实现了“第五代电机控制技术”。 电机驱动无需编码器,即可实现高性能的无速度传感器矢量控制,具有转速精度高、动态响应快、带载不掉速等特点,显著提高加工性能。同时,较小电流谐波,也能够显著降低电机/电主轴温升,保证电机/主轴运行安全。

HP2S-S23产品可用于机器人末端高速加工、中高端数控机床、高速离心设备、高速压缩机及各类需要驱动高速电机的应用领域。

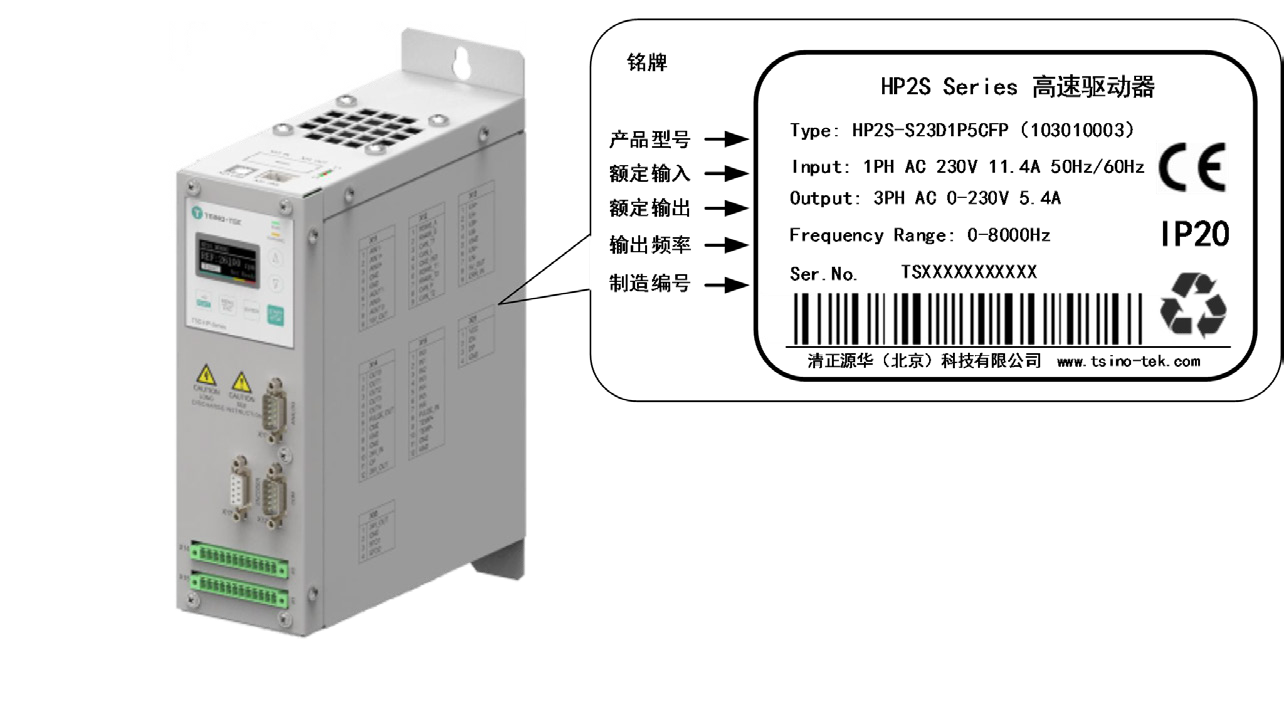

HP系列用户使用手册(图1)

产品型号

产品系列
型号输入电压最大电机容量尺寸

HP2S系列

HP2S-S23A0P4*FP01(1)

单相230VAC

0.4kW

85mm*116mm*142mm

HP2S-S23A0P7*FP01

单相230VAC0.75kW

HP2S-S23A1P1*FP01

单相230VAC1.1kW

HP2S-S23D1P1*FP01

单相230VAC1.1kW

68mm*174mm*204mm

HP2S-S23D1P5*FP01

单相230VAC1.5kW

HP2S-S23D2P2*FP01

单相230VAC2.2kW

68mm*226mm*204mm

HP2S-S23D3P8*FP01

单相230VAC3.8kW

(1) 处,C为标准型,E为带EtherCAT功能
